Манжеты шевронные ГОСТ 22704-77

Шевронные манжеты изготавливаются из фторопласта-4 и композиций на его основе, путем механической обработки.
Данный вид уплотнения предназначен для работы в условиях больших нагрузок и любых средах, за исключением расплавов щелочных металлов, трехфтористого хлора и элементарного фтора.
Полный пакет уплотнения состоит из уплотнительных шевронных манжет, одного опорного кольца и одного компрессионного кольца.
Опорное и компрессионное кольца обычно сделаны из того же материала, что и уплотнительные кольца. Места установки шевронных манжет: ось, вал, шток, плунжер, медленновращающийся шпиндель.

Применение шевронных манжет в оборудовании:

- отсечные клапаны;

- плунжерные насосы;

- измерительные приборы;

- гидравлические цилиндры;

- вращающиеся механизмы.

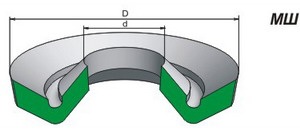

	Обозначение типоразмера: МШ - d x D - 1, где МШ - манжета шевронная d - внутренний диметр (мм) D - наружный диаметр (мм) 1 - группа резин

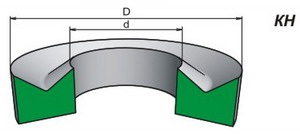

	КН - d x D - 1, где КН - манжета шевронная d - внутренний диметр (мм) D - наружный диаметр (мм) 1 - группа резин

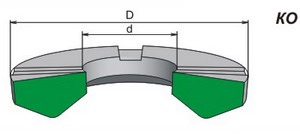

	КО - d x D - 1, где КО - манжета шевронная d - внутренний диметр (мм) D - наружный диаметр (мм) 1 - группа резин
