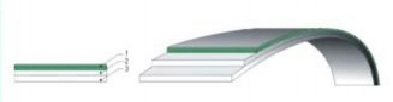

1. наружная резиновая обкладка
2. тканевые прокладки (каркас)
3. наружная резиновая обкладка
Ремни плоские приводные резинотканевые предназначены для плоскоременных передач, транспортеров рядковых жаток, а также для водоподъемников, элеваторов и норий в качестве тягового элемента.
Ремни выпускаются трех видов: общего назначения, морозостойкие и антистатические. Ремни общего назначения и антистатические должны быть работоспособны в интервале температур окружающего воздуха от -25 до +60С.
Морозостойкие ремни должны быть работоспособны в интервалах температур от -45 до +60С. Ремни состоят из тканевого каркаса нарезной конструкции и должны иметь резиновые прослойки между прокладками. При производстве ремней используются следующие ткани
Прочность по основе (кгс/см) ширины
Ткани из комбинированных нитей
Ткани из синтетических нитей
61,65
БКНЛ-65, БКНЛ-62-2 по ГОСТ 19700-74
150
ТА-150 по ГОСТ18215-80 ТК-150 по нормативно-технической документации
200
ТК-200 по нормативно-технической документации
300
ТА-300, ТК-300 по ГОСТ 18215-80
Ремни общего назначения изготавливаются с наружными резиновыми обкладками и без резиновых обкладок.
Условное обозначение:
Ремень М-200-3БКНЛ-65-3,0-1,0-В ГОСТ 23831-79. Ремень морозостойкий шириной 200 мм с тремя прокладками из ткани БКНЛ-65 с наружными резиновыми обкладками толщиной 3,0 мм и 1,0 мм из резины класса "В".
Ремень антистатический шириной 400 мм с пятью прокладками из ткани ТК-200-2 с наружными резиновыми обкладками толщиной по 2 мм с каждой стороны из резины класса "Б":
Ремень А-400-5ТК-200-2-2,0-2,0-Б ГОСТ 23831-79
